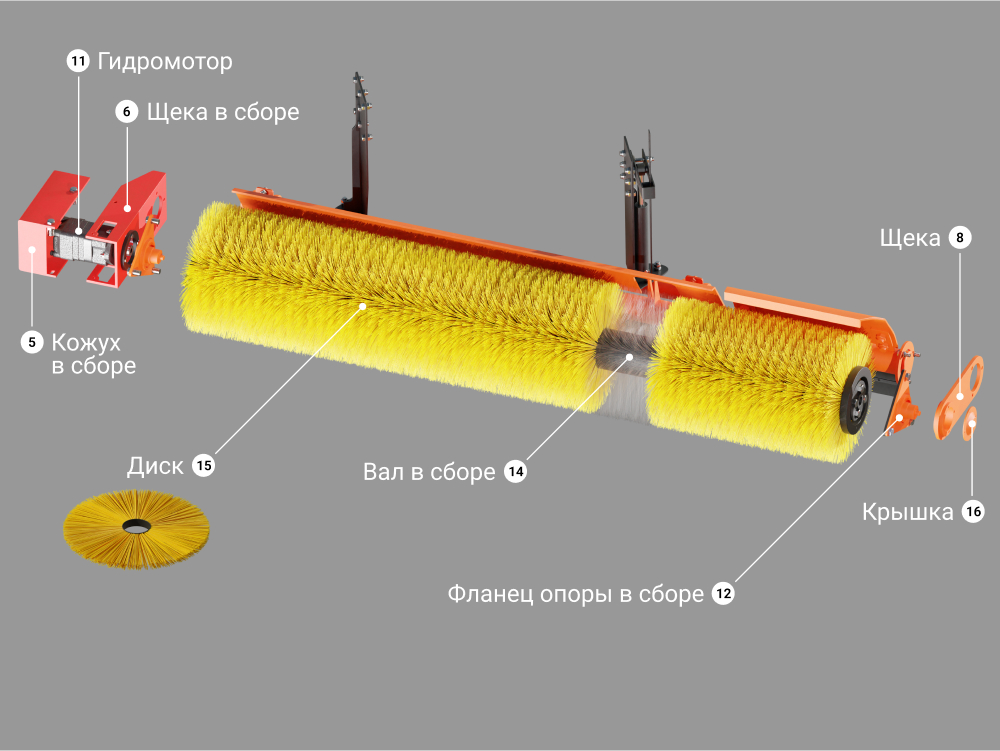

Описание

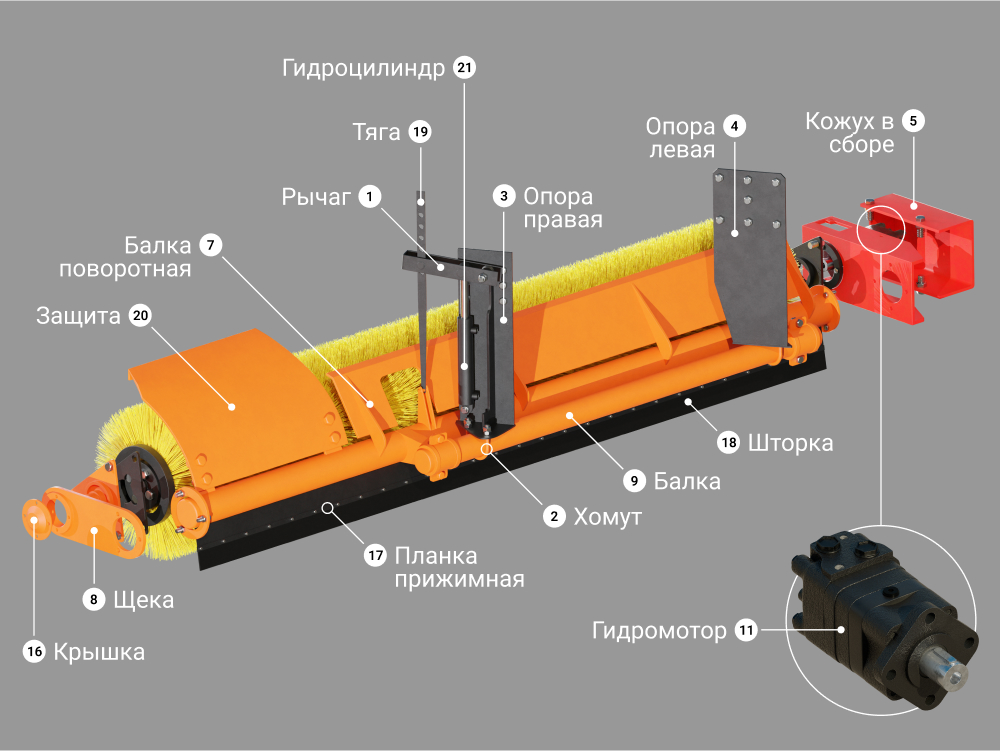

1 |
Наименование
Рычаг
|
Обозначение
ЩС-00.00.300
|
Кол-во
1
|
||
2 |
Наименование
Хомут
|
Обозначение
ЩС-00.00.400
|
Кол-во
2
|
||
3 |
Наименование
Опора правая
|
Обозначение
ЩС-02.01.100
|
Кол-во
1
|
||
4 |
Наименование
Опора левая
|
Обозначение
ЩС-02.01.200
|
Кол-во
1
|
||
5 |

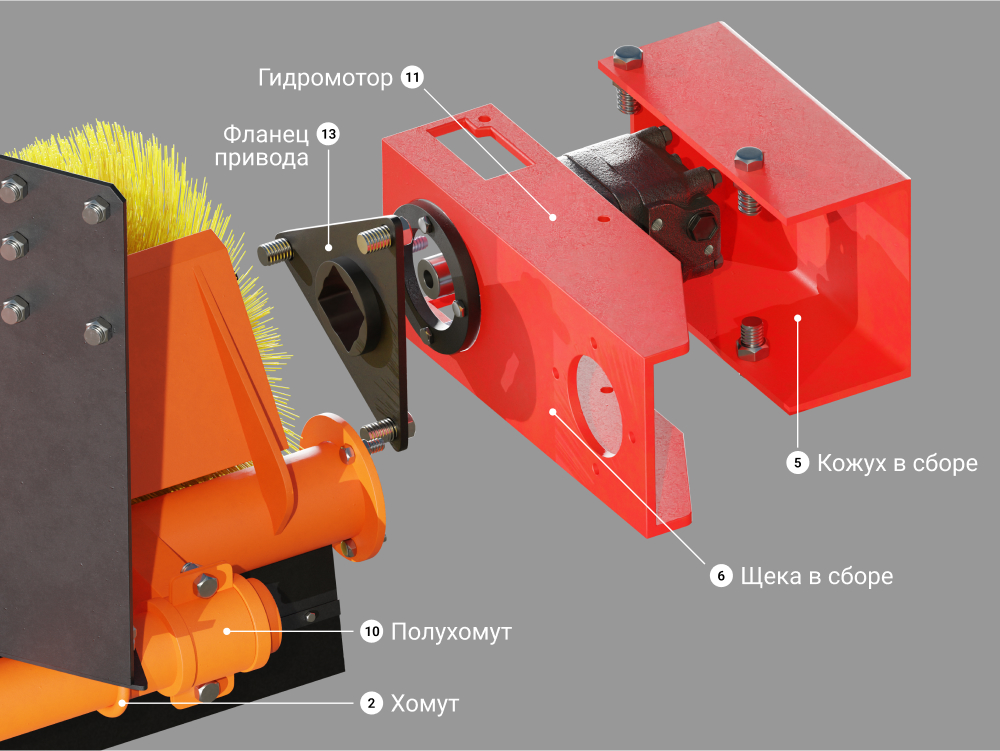

Наименование
Кожух в сборе
|
Обозначение
ЩС-00.00.500
|
Кол-во
1
|
||
6 |
Наименование
Щека в сборе
|
Обозначение
ЩС-01.16.000
|
Кол-во
1
|
||
7 |
Наименование
Балка поворотная
|
Обозначение
ЩС.02-01.05.000
|
Кол-во
1
|
||
8 |
Наименование
Щека
|
Обозначение
ЩС-01.10.000
|
Кол-во
1
|
||

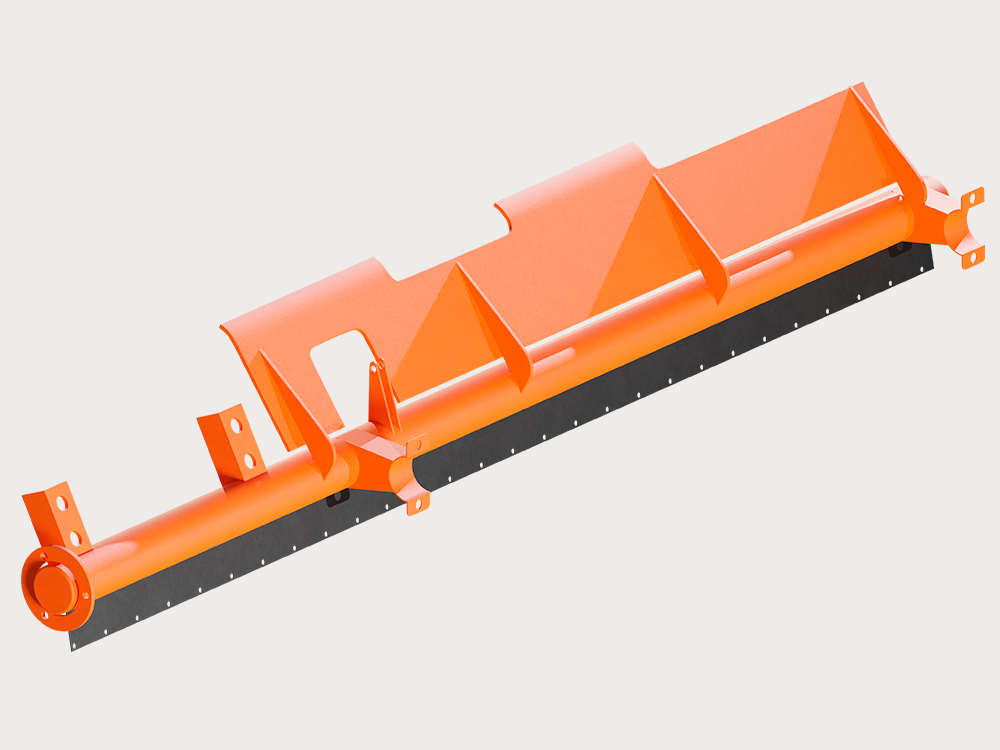

9 |
Наименование
Балка
|
Обозначение
ЩС.02-01.01.000
|
Кол-во
1
|
||
10 |

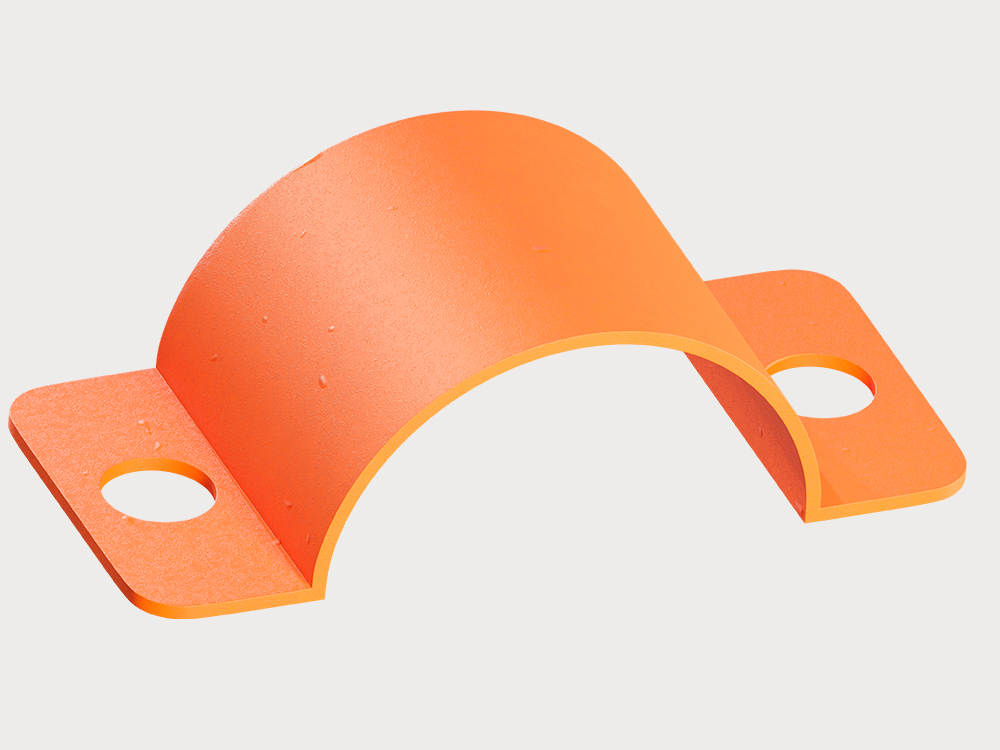

Наименование
Полухомут
|
Обозначение
ЩС-01.05.100
|
Кол-во
2
|
||
11 |
Наименование
Гидромотор
|
Обозначение
Р45-4
|
Кол-во
1
|
||
12 |

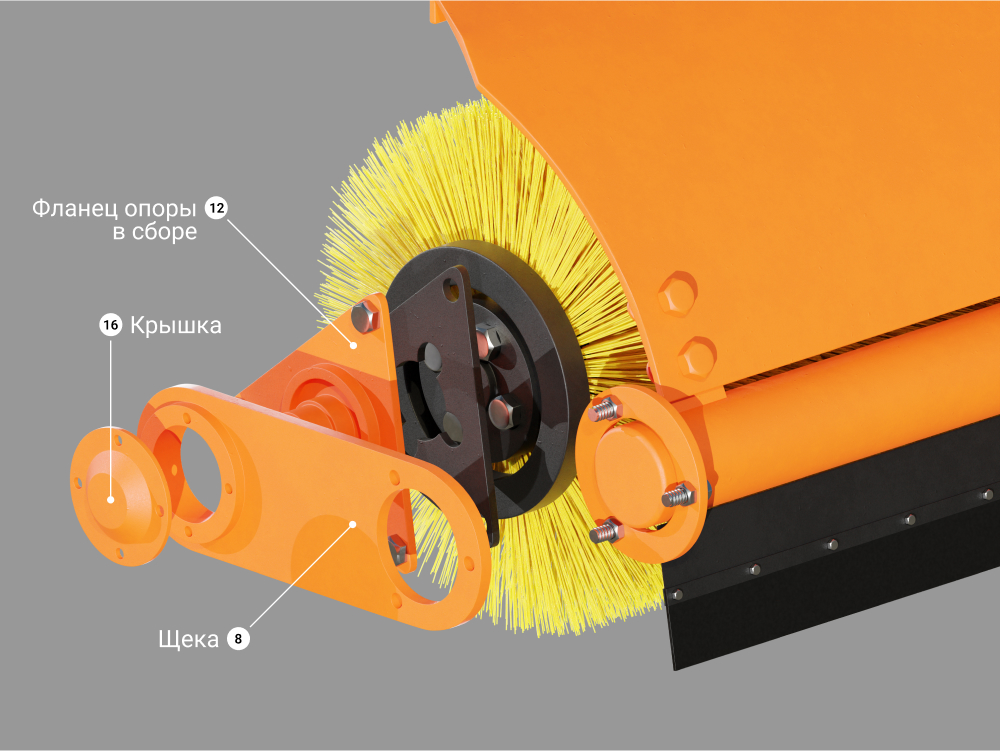

Наименование
Фланец опоры в сборе
|
Обозначение
Р45.ЩС.01.04.000
|
Кол-во
1
|
||
13 |
Наименование
Фланец привода
|
Обозначение
ЩС-01.03.000
|
Кол-во
1
|
||

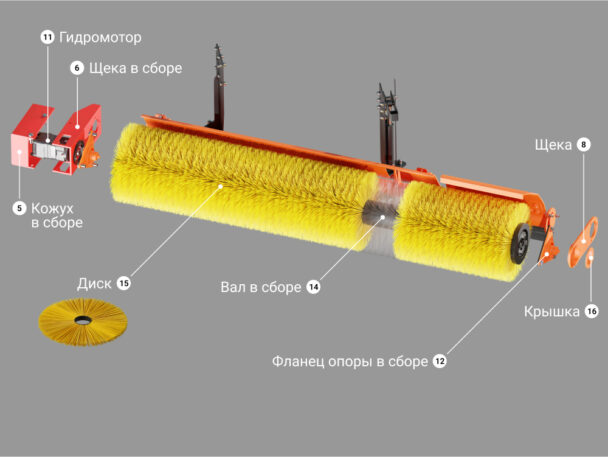

14 |
Наименование
Вал в сборе
|
Обозначение
ЩС.02-01.02.000
|
Кол-во
1
|
||
15 |
Наименование
Диск
|
Обозначение
Р45-5
|
Кол-во
60
|
||
16 |
Наименование
Крышка
|
Обозначение
Р45.ЩС.01.00.002
|
Кол-во
1
|
||
17 |
Наименование
Планка прижимная
|
Обозначение
ЩС.02-01.00.003
|
Кол-во
1
|
||
18 |
Наименование
Шторка
|
Обозначение
ЩС.02-01.00.004
|
Кол-во
1
|
||
19 |
Наименование
Тяга
|
Обозначение
ЩС.02-00.00.001
|
Кол-во
1
|
||
20 |
Наименование
Защита съемная
|
Обозначение
ЩС.02-01.00.005
|
Кол-во
2
|
||
21 |
Наименование
Гидроцилиндр
|
Обозначение
Р45-3
|
Кол-во
1
|
